Producto


Estructura y funciones de los elementos separados del módulo:

  1. Colector
    conduce el calor del circuito hidráulico a la sustancia cerrada en el sistema de láminas
  2. Parte de láminas calefactoras con elementos radiantes
    cEl calor tomado del colector con el empleo del fenómeno de variación de fase se transfiere a toda la superficie de la placa. La parte posterior de la placa está adicionalmente aislada por la pantalla radiante, que consta de tres capas:
  1. papel,
  2. película de aluminio,
  3. papel

Datos técnicos:

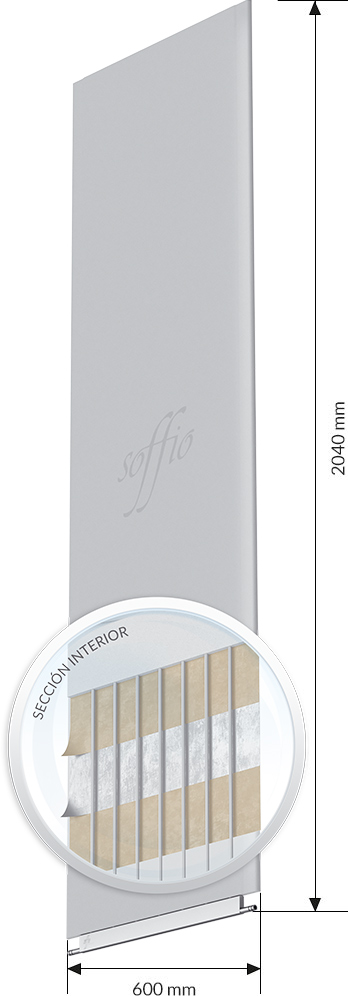

Dimensiones del panel: 2040 x 600 x 12,5 mm
(dimensiones estándares de la placa de escayola de 2000 mm + 40 mm de altura del colector)
Diámetro de la tubuladura de unión: 12 mm

Potencia de calentamiento:
Un panel de potencia hasta 200 W es suficiente para calentar la superficie de 3 m2.

Conexión del sistema:
Los paneles de calefacción Soffio son compatibles con cualquier fuente de calor:

Już dostępny Moduł Podtynkowy
W naszej ofercie dostępny jest już moduł podtynkowy. Jest to element radiacyjny o wysokości 1,9 m i szerokości 0,6 m składający się z kolektora oraz siedmiu niezależnie działających rurek i posiadający te same właściwości jak system kartonowo gipsowy. Dodatkowo wyposażeniem tego wariantu jest uchwyt umożliwiający montaż elementu na ścianie.

Do systemu podtynkowego zalecany i dedykowany jest tynk przystosowany do ogrzewania ściennego.

Opcja podtynkowa naszego produktu sprawdzi się zarówno w obiektach tradycyjnie murowanych jak i w nowoczesnym budownictwie. Jego atutem jest łatwość oraz szybkość montażu.

Popularnym zastosowaniem jest połączenie obu wariantów naszego produktu z wykorzystaniem wersji podtynkowej na parterze obiektu a paneli kartonowo gipsowych na jego poddaszu.

Aplicación:
El sistema de paneles de pared Soffio es una solución innovadora en el campo de tecnologías de calefacción para todos los edificios nuevos y modernizados, tanto viviendas como comercios.

Es una solución perfecta en la construcción tradicional y moderna de edificios tanto de ladrillo como de carcasa, de inmuebles reparados y modernizados.

Los paneles pueden ser instalados en cualquier etapa de los trabajos de acabado o reparación:

  • En paredes de apoyo
  • En tabiques
  • En el desván con inclinación

Además, los paneles Soffio en la versión con ajuste independiente de la altura de 750 mm a 1240 mm son accesibles para la instalación bajo la ventana, y los de la altura de 2640 mm, para la instalación en lo alto.

Ahorro en cifras

Los paneles de pared Soffio desde el punto de vista de ahorro de gastos superan las demás soluciones modernas en el campo de la técnica de calefacción. Nuestro producto se destaca con una inercia térmica baja.

En caso de calefacción de suelo es necesario calentar previamente algunas toneladas de hormigón antes de que se sienta el aumento de temperatura en la habitación.

En caso de los paneles de pared Soffio no es necesario nada más que calentar una cantidad pequeña de agua que se suministra al colector. En consecuencia el consumo de energía se reduce aun hasta el 15%.

Consumo de energía
Precio de la instalación

Comparación del valor de explotación

Nuestra solución está basada en la irradiación y no en la convección del aire caliente, como en el caso de calentadores tradicionales.

Esto permite reducir la temperatura interior de 21 a 17 grados conservando la sensación de comodidad térmica.

La reducción de tempertura a 1 grado conlleva la reducción del consumo de energía del 6%, luego la reducción de 4 grados da un 24% de ahorro.


Requerimiento de
potencia térmica
1 panel por 2 m² de superficie
1 panel por 5 m³ de cubatura
1 panel por 3 m² de superficie
1 panel por 7,5 m³ de cubatura
Temperatura
de alimentación
Potencia
térmica
Temperatura
de alimentación
Potencia
térmica
Edificio energéticamente eficiente (20-30 W/m²; 8-12 W/m³) 38-45℃ 60-90W 45-55℃ 90-135W
Edificio termoaislado (40 W/m²; 16 W/m³) 55℃ 135W 65℃ 180W
Otros edificios (50 W/m²; 20 W/m³) 60℃ 160W 75℃ 230W

Calculadora
calefacción con paneles Soffio

Calculadora

Calculadora en línea para una calculación rápida de la calefacción con paneles Soffio.
